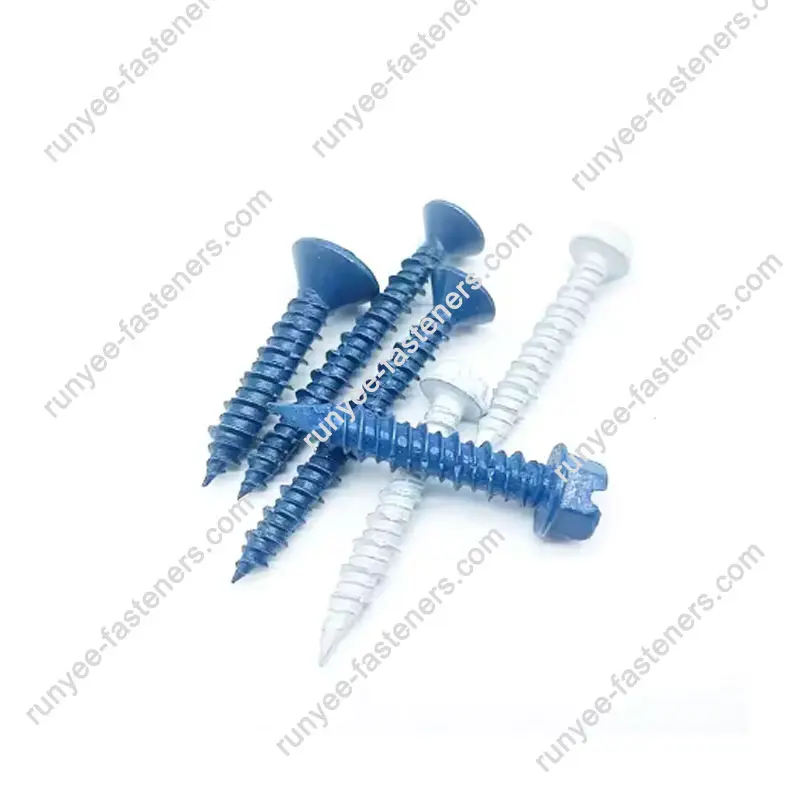

Vis à béton à tête hexagonale pour connexion en acier et en béton

Runyeel'usine propose des vis à béton à tête de rondelle hexagonale pour connexion en acier et en béton, conçues pour les projets nécessitant la fixation de bois ou de luminaires dans le béton, la maçonnerie et les blocs. La tête de rondelle hexagonale offre une grande surface d'appui, répartissant uniformément la force de serrage pour empêcher l'arrachement dans les matériaux plus mous. La pointe en diamant permet un démarrage précis dans les trous pré-percés, tandis que le filetage très bas avec trois lignes de coupe crée des filetages internes dans le matériau de base sans générer de pression d'expansion radiale, éliminant ainsi le risque de fissuration commun avec les ancrages à expansion traditionnels. Le revêtement bleu Ruspert est un système multicouche (phosphate de zinc + époxy + couche de finition) qui offre 500 à 1 500 heures de résistance au brouillard salin neutre, ce qui le rend adapté aux expositions intérieures et extérieures. Cet équipement prend en charge un large éventail d'applications, notamment la fixation de rebords de fenêtre, la fixation de mains courantes, l'ancrage de cadres de porte et les connexions structurelles entre l'acier et le béton. La production couvre les styles de tête (plate, cylindrique, hexagonale) et les entraînements (à fente, sans fente, Phillips) avec traitement thermique et revêtement complets en interne. Les contrôles de qualité comprennent la vérification du profil du filetage, la cartographie de la dureté et les tests de couple pour garantir que chaque lot répond aux normes de performance de qualité construction.

Spécifications dimensionnelles et données de revêtement

Le tableau suivant répertorie les paramètres vérifiés pour la vis à béton à tête de rondelle hexagonale pour connexion en acier et en béton, sur la base des dossiers de production et de la validation par un tiers.

La géométrie de la pointe en diamant réduit le déplacement lors de l'installation, permettant un placement précis même dans le béton dense. Les trois lignes de coupe sur le profil du filetage améliorent l'élimination des copeaux et réduisent le couple d'installation par rapport aux conceptions de filetage standard.

Directives d'installation et préparation du substrat

Une installation correcte de la vis à béton à tête hexagonale pour connexion en acier et en béton nécessite de suivre un ensemble d'étapes vérifiées pour atteindre les valeurs de maintien nominales.

• Pré-perçage :Utilisez un foret à pointe de carbure correspondant au diamètre nominal moins 0,2 mm. La profondeur de forage doit dépasser la longueur de l'ancrage d'au moins un diamètre complet pour permettre l'accumulation de poussière.
• Nettoyage des trous :Retirez la poussière et les débris à l'aide d'air comprimé ou d'une pompe manuelle. Les particules résiduelles réduisent l'engagement du filetage et la résistance à l'arrachement.
• Méthode de conduite :Utilisez une visseuse à percussion à couple contrôlé ou une perceuse avec un embout à fente/Phillips si nécessaire. Vitesse d'entraînement recommandée : 800 à 1 200 tr/min pour éviter la surchauffe et le dénudage du fil.
• Limites de couple :Pour un diamètre de 1/4" dans du béton massif (C20/25), le couple d'installation recommandé est de 8 à 12 N·m. Le dépassement peut endommager l'évidement d'entraînement ou dénuder le filetage dans des substrats plus mous.
• Types de substrat :Convient pour le béton plein, la brique, les blocs creux et la pierre. Pour les matériaux creux, l'ancrage s'engage dans les parois de la cavité ; les valeurs de charge doivent être confirmées par des tests spécifiques au site.

Cet équipement ne repose pas sur des forces d'expansion, de sorte que les distances aux bords peuvent être réduites à 2 fois le diamètre sans provoquer d'éclatement, contrairement aux chevilles à expansion mécanique qui nécessitent des dégagements aux bords plus importants.

Performance et sélection du revêtement Ruspert

Le revêtement bleu Ruspert appliqué à cet équipement est un système à trois couches qui offre une protection contre la corrosion exceptionnelle et une cohérence esthétique pour les applications exposées.

• Couche de base :Revêtement de conversion au phosphate de zinc – améliore l'adhérence et offre une protection sacrificielle initiale.
• Couche intermédiaire :Résine époxy – agit comme une barrière contre la pénétration de l’humidité et des chlorures.
• Manteau:Finition à base de polyuréthane en bleu – stable aux UV, résistante à l'abrasion et offrant une cohérence de couleur d'un lot à l'autre.
• Performances du brouillard salin :En fonction de l'épaisseur du revêtement (8 à 15 μm), le produit atteint 500 à 1 500 heures de résistance au brouillard salin neutre selon ASTM B117, adapté aux environnements côtiers et industriels.

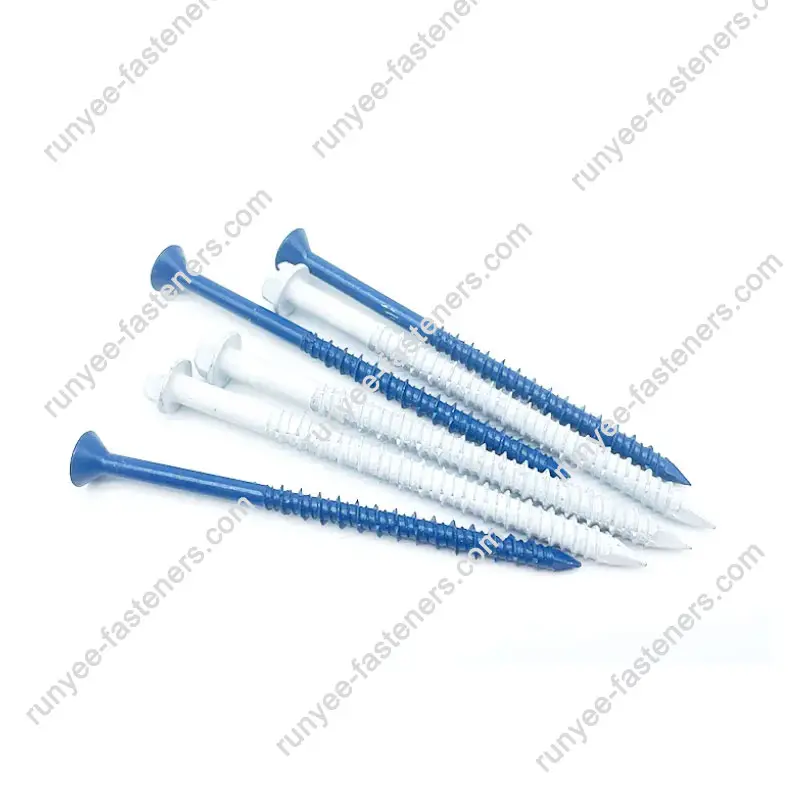

• Revêtements alternatifs :White Ruspert est également disponible pour les projets nécessitant une apparence visuelle différente tout en conservant des niveaux de protection contre la corrosion similaires.

L'épaisseur est contrôlée en ligne à l'aide d'une jauge par fluorescence X pour garantir une couverture uniforme sur la tête, les flancs du filetage et la pointe diamant. Cela évite une défaillance prématurée due aux vides du revêtement dans les zones de contraintes critiques.

Contrôle qualité et traçabilité des lots

Le processus de fabrication de la vis à béton à tête hexagonale pour connexion en acier et en béton est régi par un système d'inspection en plusieurs étapes aligné sur les exigences de la norme ISO 9001:2015.

• Vérification des matières premières :Chaque bobine de fil C1022A est soumise à une spectrométrie d'émission optique pour vérifier la teneur en carbone (0,20 à 0,25 %) et les niveaux de manganèse. Les essais de traction confirment la ductilité avant frappe à froid.
• Frappe à froid et laminage de filets :Contrôles en cours de processus toutes les 30 minutes à l'aide de comparateurs optiques et de jauges de filetage pour surveiller le diamètre principal, le pas et la géométrie de la ligne de coupe.
• Traitement thermique :Fours continus à bande grillagée et atmosphère contrôlée. La dureté de surface (HV 530-560) et la dureté à cœur (HV 380-420) sont vérifiées à l'aide de testeurs Vickers sur des échantillons de chaque lot.
• Épaisseur du revêtement :Une mesure non destructive de fluorescence X est effectuée sur 5 % de chaque lot, en ciblant une épaisseur totale de 8 à 15 μm.
• Test d'arrachement :Des tests destructifs sont réalisés sur une machine d'essai universelle pour chaque lot de production, avec des valeurs enregistrées dépassant 1100 N/mm² de résistance à la traction.

Tous les enregistrements d'inspection sont conservés numériquement avec une traçabilité spécifique aux lots, permettant une analyse des causes profondes en cas de demandes de renseignements sur les performances sur le terrain. Ce niveau de documentation est standard pour les fixations de qualité construction utilisées dans les applications porteuses.

Scénarios d'application et utilisations structurelles

Ce produit est largement spécifié pour les connexions où des éléments ou des fixations en acier sont fixés à des substrats en béton ou en maçonnerie. La tête de rondelle hexagonale offre une grande zone de serrage, réduisant le risque d'arrachement dans les matériaux plus mous.

• Ancrage d'appui de fenêtre :Fixe les profilés en aluminium ou en PVC aux appuis en béton avec une finition affleurante, en utilisant la tête de rondelle pour répartir la charge sur une large zone.
• Mains courantes intérieures et extérieures :Fournit une fixation sécurisée des mains courantes en acier ou en bois aux murs en béton, répondant aux exigences de charge de sécurité sans avoir besoin de grandes ancres à expansion.
• Huisseries de portes en acier :Fixe les cadres métalliques aux substrats de sol ou de mur en béton ; la tête hexagonale permet un serrage facile avec une douille ou une clé standard.
• Solins et bardages de joints :Utilisé pour fixer des solins métalliques ou un revêtement extérieur aux murs en maçonnerie ; le revêtement Ruspert empêche la corrosion à l'interface entre des métaux différents.
• Montage des équipements :Fixe les panneaux électriques, les supports CVC et les luminaires aux plafonds ou murs en béton où une résistance aux vibrations est requise.
• Travaux temporaires :La nature amovible de la vis permet des fixations de scène et d'échafaudage qui peuvent être démontées sans endommager le substrat.

Dans chaque cas, l'équipement réduit la complexité de l'installation par rapport aux boulons à expansion, car il élimine le besoin d'outils de réglage ou de clés à couple limité requis pour les ancrages à coin.

Logistique de l’emballage et de la chaîne d’approvisionnement

Le fournisseur propose des solutions d'emballage flexibles adaptées à l'échelle des projets de construction, des livraisons sur petits sites aux expéditions de grands conteneurs pour la distribution internationale.

• Emballage en petite boîte :Cartons imprimés sur mesure contenant 50, 100 ou 200 pièces, adaptés à la distribution au détail ou aux commandes de kits spécifiques à un site.
• Emballage en vrac :Cartons ondulés robustes ou sacs tissés en PP renforcé, palettisés avec du film étirable et étiquetés avec la taille, la quantité et le code de lot.
• Cartons en bois :Disponible pour les expéditions à l’exportation nécessitant une protection mécanique supplémentaire pendant le fret maritime.
• Quantité minimale de commande :1000 kilogrammes par diamètre unique. Un conteneur standard de 20 pieds peut accueillir un mélange de jusqu'à 25 tailles et combinaisons tête/entraînement différentes.
• Délai de mise en œuvre:La production standard est de 20 à 25 jours à compter de la confirmation de la commande, avec des options accélérées disponibles pour les calendriers de construction urgents.

La capacité de production mensuelle de 1 200 tonnes garantit un approvisionnement stable, même pour les projets d'infrastructure à grande échelle. Toutes les palettes sont conçues pour la manutention par chariot élévateur et sont empilables pour un chargement efficace des conteneurs.

Foire aux questions

Qu'est-ce qui différencie la conception de la pointe diamant d'une pointe standard ?
La pointe diamant a une géométrie à facettes qui centre la vis dans le trou pré-percé, réduisant ainsi le déplacement ou le dérapage lors de l'engagement initial. Ceci est particulièrement important lorsque vous travaillez dans du béton durci où le placement précis des trous est essentiel. La pointe déplace également la poussière plutôt que de la pousser vers le fond du trou, améliorant ainsi l'engagement du filetage.

Comment la tête de rondelle hexagonale améliore-t-elle la fiabilité de l'installation ?
La tête de rondelle hexagonale combine un entraînement hexagonal pour l'application du couple avec une rondelle intégrée qui répartit la pression de serrage sur une zone plus large. Cela empêche la tête de s'enfoncer dans des matériaux mous et réduit le risque de desserrage sous l'effet des vibrations. La rondelle agit également comme une surface portante intégrée, éliminant ainsi le besoin de rondelles séparées.

Ce produit peut-il être utilisé dans des environnements extérieurs exposés ?
Oui, le revêtement bleu Ruspert est spécifiquement formulé pour un usage extérieur. Avec 500 à 1 500 heures de résistance au brouillard salin, il fonctionne bien dans les zones côtières, les zones industrielles et les régions soumises à des cycles de gel-dégel. Pour des conditions extrêmes, des revêtements Ruspert blancs ou alternatifs peuvent être spécifiés.

Un pré-perçage est-il toujours nécessaire ou peut-il être auto-percé ?
Le pré-perçage est obligatoire. Cet équipement ne possède pas de pointe auto-perceuse ; il s'appuie sur un trou pilote pour guider la pointe diamant et le fil haut-bas. Tenter de l'enfoncer sans pré-perçage entraînera des dommages au filetage ou une défaillance du produit. Le diamètre du trou doit être précisément adapté au diamètre de la vis pour une force de maintien optimale.

Quelle est la plage de température de service de cet équipement ?
L'acier C1022A conserve des propriétés mécaniques entre -40°C et +80°C. Le revêtement Ruspert est stable jusqu'à 120°C sans dégradation. Pour les applications au-dessus de 80°C, veuillez consulter l’équipe technique pour connaître les options alternatives de revêtement ou de matériaux.

La vis peut-elle être retirée et réutilisée ?
Pour les applications temporaires, la vis peut être retirée et réinstallée à condition que les filetages restent intacts. Cependant, la force de maintien peut être réduite lors de la réinstallation car les filetages sont déjà formés dans le béton. Pour les connexions structurelles permanentes, le remplacement est recommandé.

Avantages de fabrication et fiabilité opérationnelle

L'écosystème de production de l'usine offre des avantages distincts en termes de cohérence de la qualité, de fiabilité de livraison et de support technique pour la vis à béton à tête hexagonale pour connexion en acier et en béton.

• Chaîne de production intégrée :Toutes les opérations critiques (tréfilage, frappe à froid, laminage de filets, traitement thermique et revêtement) sont réalisées en interne. Cela élimine les goulots d’étranglement de la chaîne d’approvisionnement et garantit un contrôle total du processus.
• Certification ISO 9001 : 2015 :Le système de gestion de la qualité est audité annuellement en externe, couvrant tous les aspects depuis la sélection des fournisseurs jusqu'à l'expédition finale. La documentation est conservée pour la traçabilité à toutes les étapes de production.
• Support technique en ingénierie :L'équipe interne fournit des recommandations sur la taille des trous, les réglages de couple et la compatibilité des matériaux. Ce service est disponible pour les spécifications standard et personnalisées.
• Production par lots flexible :Avec plus de 350 ensembles de machines et une production mensuelle de 1 200 tonnes, le fournisseur peut répondre à la fois aux commandes de stock standard et aux exigences personnalisées (longueurs spéciales, styles de tête, revêtements).
• Conformité mondiale :Les produits répondent aux normes ANSI et DIN pertinentes, avec des rapports de test disponibles sur demande. Le fournisseur a de l'expérience dans l'exportation vers l'Europe, les Amériques, le Moyen-Orient, l'Afrique et l'Asie du Sud-Est.

Cette combinaison de fabrication en interne, de contrôles de qualité certifiés et d'un support technique réactif fait du fournisseur une source fiable de fixations de construction pour des applications structurelles exigeantes.
