Ancrages à béton Torx Drive pour usage dans la construction

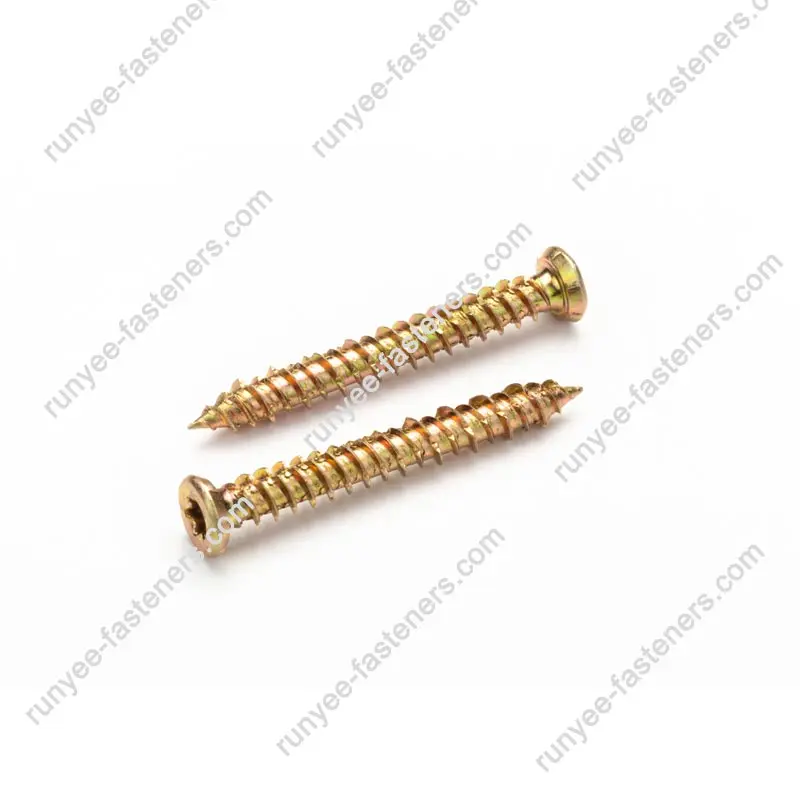

RunyeeLe fabricant propose des ancrages à béton Torx Drive pour la construction, conçus pour remplacer directement les ancrages à expansion et les boulons à coin traditionnels. Le produit est doté d'une tête fraisée plate avec un évidement Torx T30, permettant une transmission de couple élevée sans came, essentielle pour les installations en hauteur et dans les espaces restreints. La géométrie spéciale du filetage haut-bas coupe les filetages internes dans des trous pré-percés dans le béton, la brique pleine, les blocs creux et le béton cellulaire, offrant ainsi une résistance de maintien immédiate sans contrainte d'expansion susceptible de fissurer les matériaux de base. Les traitements de surface comprennent le zingage pour une utilisation en intérieur, la phosphatation pour la rétention d'huile et le Ruspert ou le Dacromet pour une résistance à la corrosion extérieure jusqu'à 500 heures de brouillard salin. L'ancrage convient aux cadres de fenêtres, aux mains courantes, aux cadres de portes, aux solins, aux volets, aux luminaires et aux seuils. La ligne de production couvre des diamètres de M2,5 à M8,0 et des longueurs jusqu'à 300 mm, avec traitement thermique et revêtement complets en interne. Les contrôles de qualité couvrent la précision dimensionnelle, le profil de dureté (surface HV 530-560) et les tests de couple. En tant que fournisseur de confiance, l'usine exploite 13 000 m² avec plus de 350 ensembles d'équipements, garantissant les délais de livraison et la cohérence des lots pour les matériaux de construction à grande échelle.

Spécifications mécaniques et données sur les matériaux

Des données d'ingénierie précises constituent la base d'un ancrage fiable dans le béton structurel. Le tableau suivant répertorie les paramètres vérifiés pour les ancrages à béton Torx Drive pour usage en construction, directement à partir des dossiers de production.

L'ancre est fabriquée par frappe à froid et laminage de filets, suivis d'un traitement thermique continu à bande maillée pour obtenir l'équilibre optimal entre la dureté de la pointe de forage et la ténacité du noyau. Cela garantit que le filetage haut-bas peut couper proprement dans le béton sans se décaper ni se casser lors de l'installation.

Procédure d'installation et compatibilité des matériaux de base

Une installation correcte est essentielle pour atteindre les valeurs nominales d’arrachement et de cisaillement. Les ancrages à béton Torx Drive pour la construction nécessitent un trou pré-percé avec le diamètre et la profondeur spécifiés, suivi d'un enfoncement direct avec un foret T30.

• Pré-perçage :Le diamètre du trou doit correspondre au diamètre de l'ancrage moins 0,2 à 0,4 mm pour un engagement optimal du filetage. La profondeur doit dépasser la longueur de l'ancre d'au moins 5 mm pour accueillir la poussière.
• Conduite:Utilisez une visseuse à percussion à couple limité ou une perceuse réglée à 10-15 N·m pour la taille M8. L'entraînement Torx T30 garantit un engagement positif, réduisant le glissement des embouts et la fatigue du travailleur.
• Matériaux de base :Convient pour le béton plein (C20/25 et plus), la brique creuse, les blocs de béton cellulaire et la pierre naturelle. Non recommandé pour les plaques de plâtre légères ou les placages minces.
• Distance au bord :Maintenir un minimum de 2,5 fois le diamètre de l'ancrage à partir du bord pour éviter l'éclatement.
• Espacement:Pour plusieurs ancrages, la distance centre à centre doit être d'au moins 5 fois le diamètre pour éviter les interférences.

Comparé aux chevilles à expansion, cet équipement ne génère aucune contrainte de dilatation radiale, ce qui le rend plus sûr pour une utilisation dans la maçonnerie fragile et à proximité des bords. L'action autotaraudeuse permet également un retrait et un repositionnement faciles si nécessaire.

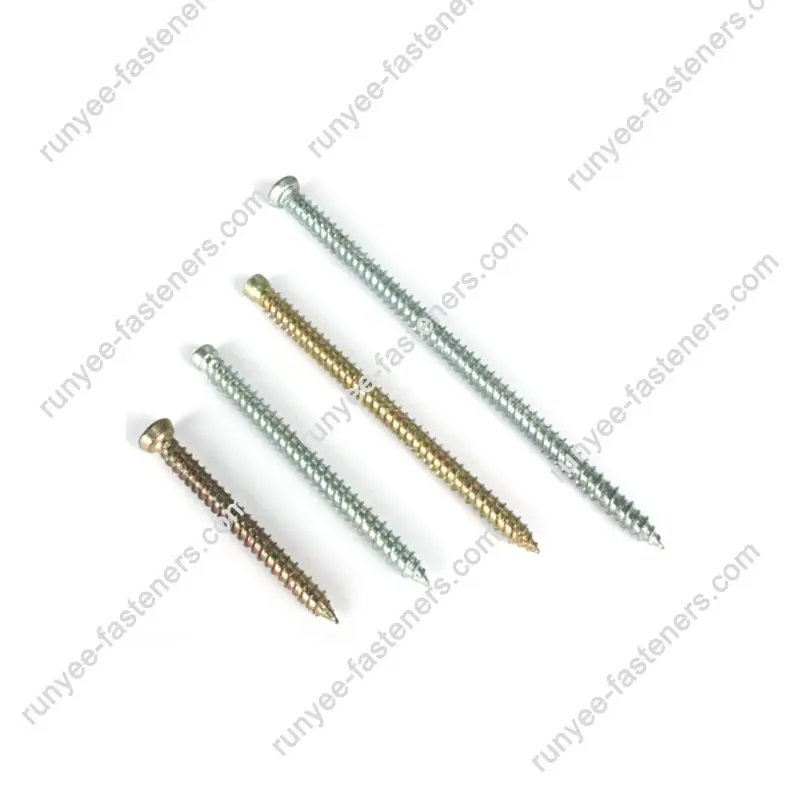

Sélection de revêtements pour l'exposition environnementale

La protection des surfaces est un facteur clé dans la durée de vie des systèmes d’ancrage en béton. Le fournisseur propose cinq options de revêtement standard, chacune adaptée à des conditions d'exposition spécifiques.

• Plaqué zinc (transparent/bleu) :Protection intérieure de base, adaptée aux environnements secs sans exposition à l’humidité. Épaisseur typique 5 à 8 μm.
• Phosphaté (enduit d'huile) :Fournit une surface poreuse qui retient le lubrifiant, idéale pour les applications où une réduction de la friction est nécessaire pendant la conduite. Offre une résistance limitée à la corrosion.
• Dacromet :Revêtement en paillettes de zinc et d'aluminium, sans chrome. Fournit une excellente barrière de protection et une résistance au grippage. Convient aux environnements extérieurs et légèrement corrosifs.
• Ruspert :Revêtement multicouche avec phosphate de zinc, époxy et couche de finition. Offre une résistance chimique élevée et des performances de brouillard salin > 500 heures. Recommandé pour les ambiances côtières ou industrielles.
• Nickelage :Décoratif et résistant à la corrosion, souvent spécifié pour les applications architecturales exposées où l'apparence compte.

Tous les processus de revêtement sont surveillés avec des jauges d'épaisseur à fluorescence X pour garantir l'uniformité sur toute la surface, y compris les flancs de filetage et le rayon sous la tête.

Assurance qualité et traçabilité

Pour répondre aux exigences du secteur de la construction, l'usine applique un protocole d'inspection en plusieurs étapes qui couvre chaque lot de production. Ce système offre une traçabilité complète depuis le fil d'acier brut jusqu'aux produits finis emballés.

• Matériel entrant :Chaque bobine de fil C1022A est testée pour sa composition chimique par spectrométrie d'émission optique. Les tests de traction et de pliage vérifient la ductilité avant la frappe à froid.
• Contrôles en cours :Les pieds à coulisse numériques et les jauges à bague filetée surveillent le diamètre principal, le pas et l'angle du filetage toutes les 30 minutes pendant le laminage à grande vitesse.
• Cartographie de dureté :Des tests de dureté Vickers sont effectués sur le boîtier et le noyau après traitement thermique. La cible est HV 530-560 en surface avec une dureté centrale de HV 380-420, garantissant une ancre solide et résistante aux chocs.
• Tests de couple et d'arrachement :Des tests destructifs sont effectués sur des échantillons de chaque lot à l'aide d'une machine d'essai universelle pour confirmer que la résistance à la traction dépasse 1 100 N/mm².
• Chambre à brouillard salin :Les échantillons revêtus sont soumis à un brouillard salin neutre selon ASTM B117 pendant 500 heures pour valider les allégations de résistance à la corrosion.

Tous les enregistrements sont conservés numériquement et peuvent être fournis avec chaque envoi sur demande. Cette approche systématique est conforme aux exigences de la norme ISO 9001:2015 et donne confiance dans la cohérence des produits pour les projets de construction à grande échelle.

Scénarios d'application typiques

Les ancrages à béton Torx Drive pour la construction sont spécifiés pour un large éventail de tâches de fixation dans les bâtiments résidentiels et commerciaux. La conception à tête plate permet un montage encastré, ce qui est essentiel pour les surfaces finies.

• Installation de cadres de fenêtres et de portes :Les têtes fraisées affleurent les profilés, permettant une étanchéité facile avec du calfeutrage ou des joints.
• Mains courantes et barres d'appui intérieures :Fournit un ancrage sécurisé dans des murs solides en maçonnerie ou en béton, répondant aux normes de charge de sécurité.
• Huisseries de portes métalliques :Utilisé avec des trous pré-percés dans le cadre pour fixer directement au sol en béton ou aux supports muraux.
• Joint solin et volets tempête :Applications extérieures où les revêtements résistants à la corrosion sont essentiels pour des performances à long terme.
• Luminaires et coffrets électriques :Un encastrement peu profond est possible grâce à la conception du filetage, qui s'engage rapidement avec un minimum de poussière.
• Seuils et enceintes blindées :L'ancrage fonctionne bien dans le béton ou la brique en section mince, offrant un maintien fiable sans fissuration.

Dans chaque scénario, l'équipement réduit le temps d'installation par rapport aux boulons à expansion traditionnels, car il élimine le besoin de chevilles murales ou d'outils de réglage séparés.

Emballage et logistique

L'usine propose des solutions d'emballage flexibles adaptées aux exigences des chantiers de construction et aux conditions d'expédition. L'emballage en vrac réduit le coût unitaire pour les grands projets, tandis que les options en petites boîtes conviennent aux revendeurs distribués.

• Emballage en vrac :Cartons ondulés robustes ou sacs tissés en PP renforcé, palettisés avec film étirable. Chaque colis est étiqueté avec la taille, la quantité et le numéro de lot.
• Emballage en petite boîte :Boîtes imprimées sur mesure contenant 50, 100 ou 200 pièces, emballées dans des cartons principaux pour les canaux de vente au détail ou de distribution.
• Quantité minimale de commande :1000 kilogrammes par taille unique. Un conteneur standard peut accueillir jusqu'à 25 tailles différentes combinées.
• Délai de mise en œuvre:Le délai de production standard est de 20 à 30 jours après la confirmation de la commande, en fonction des exigences de revêtement et d'emballage.

La production mensuelle du fournisseur de 1 200 tonnes garantit que même les commandes de construction urgentes peuvent être traitées avec préavis. Toutes les palettes sont conçues pour une manipulation sûre avec des chariots élévateurs et sont empilables pour le chargement des conteneurs.

Foire aux questions

Quel est l'avantage de la conception à filetage haut-bas dans les ancrages pour béton ?
Le filetage haut-bas crée une action autotaraudeuse qui coupe les filetages internes dans le béton ou la maçonnerie. Contrairement aux chevilles à expansion, elle n’exerce pas de pression vers l’extérieur sur le matériau de base, réduisant ainsi le risque de fissuration. Le filetage bas offre un dégagement pour la poussière et les débris, tandis que le filetage haut s'engage dans le substrat pour une forte résistance à l'arrachement.

Ces ancrages peuvent-ils être utilisés dans de la brique creuse ou du béton cellulaire ?
Oui, les chevilles à béton Torx Drive pour la construction conviennent à la maçonnerie creuse et au béton cellulaire, à condition que le trou pré-percé soit réalisé avec soin. Pour les matériaux creux, l'ancrage s'engage dans les parois de la cavité pour créer un verrouillage mécanique. Cependant, la capacité de charge sera inférieure à celle du béton massif et les valeurs de conception spécifiques doivent être confirmées par des essais sur site.

Un pré-perçage est-il toujours nécessaire ?
Oui, le pré-perçage est obligatoire. L'ancre n'a pas de pointe auto-perceuse ; il s'appuie sur un trou pilote pour guider les fils. Le foret doit correspondre étroitement au diamètre de l'ancrage, généralement 0,2 à 0,4 mm plus petit, pour garantir une formation correcte du filetage. Il est essentiel d’utiliser le foret et la vitesse appropriés pour éviter la surchauffe et l’usure prématurée.

Comment le variateur T30 améliore-t-il la fiabilité de l'installation ?
L'entraînement Torx T30 a une conception à paroi droite qui répartit le couple d'entraînement sur une plus grande surface par rapport aux entraînements Phillips ou hexagonaux. Cela réduit le risque de sortie de came (glissement de l'embout) et permet une transmission de couple plus élevée sans endommager l'évidement. Il prolonge également la durée de vie de la mèche d'installation, ce qui en fait un choix privilégié pour les travaux de construction à grand volume.

Quel est le couple recommandé pour l'installation ?
Pour les chevilles M8 dans le béton plein, le couple de pose recommandé est compris entre 10 et 15 N·m. Le dépassement de cette plage peut endommager le filetage dans les substrats plus souples ou endommager l'évidement de l'entraînement. Il est conseillé d'utiliser un embrayage à limitation de couple ou une visseuse à percussion avec des réglages réglables pour des résultats cohérents.

Pourquoi choisir ce fournisseur

La sélection d'un partenaire de fabrication fiable pour les fixations de construction nécessite d'évaluer la capacité technique, les systèmes qualité et la stabilité de la chaîne d'approvisionnement. L'usine Runyee, créée en 2013, s'est bâtie une réputation en fournissant des ancrages à béton à entraînement Torx cohérents pour la construction sur les marchés internationaux.

• Chaîne de production interne :Du tréfilage et de la frappe à froid au traitement thermique et au placage, tous les processus sont contrôlés au sein de l'installation de 13 000 m². Cela réduit la variabilité des délais de livraison et garantit la traçabilité.
• Qualité certifiée ISO 9001 :Le système de gestion de la qualité couvre l'inspection des matériaux entrants, le contrôle des processus et les tests du produit final. Des audits tiers confirment la conformité aux normes internationales.
• Assistance technique :L'équipe d'ingénierie fournit une assistance pour la sélection des ancrages, les réglages du couple et le dépannage de l'installation. Ce service est disponible pour les projets de construction à petite et à grande échelle.
• Capacité et flexibilité :Avec plus de 350 ensembles de machines avancées et une production mensuelle de 1 200 tonnes, le fournisseur peut répondre aux commandes standards et personnalisées, y compris les longueurs spéciales, les styles de tête et les revêtements.
• Expérience mondiale à l’exportation :Les produits ont été expédiés en Europe, en Amérique du Sud, au Moyen-Orient, en Afrique du Sud et en Asie du Sud-Est, répondant à diverses exigences réglementaires et environnementales.

Cette combinaison de profondeur de fabrication, d’assurance qualité et de capacité logistique positionne le fournisseur comme une source fiable de solutions d’ancrage pour la construction dans le monde entier.
